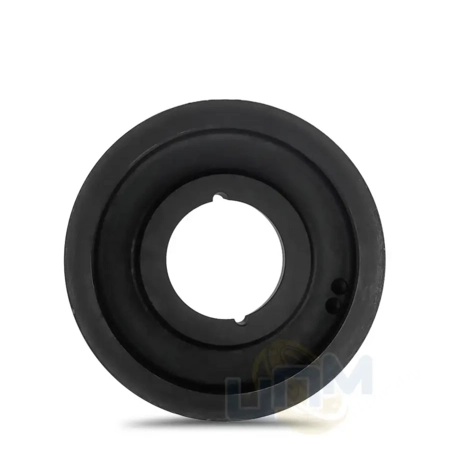

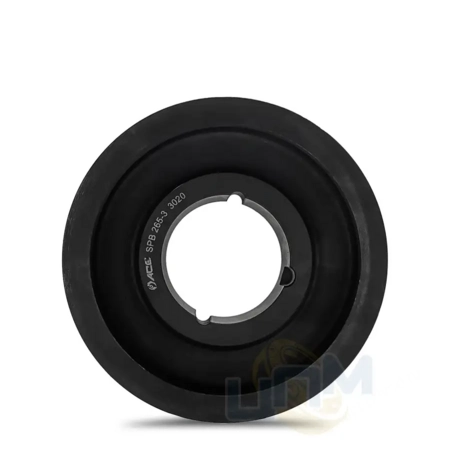

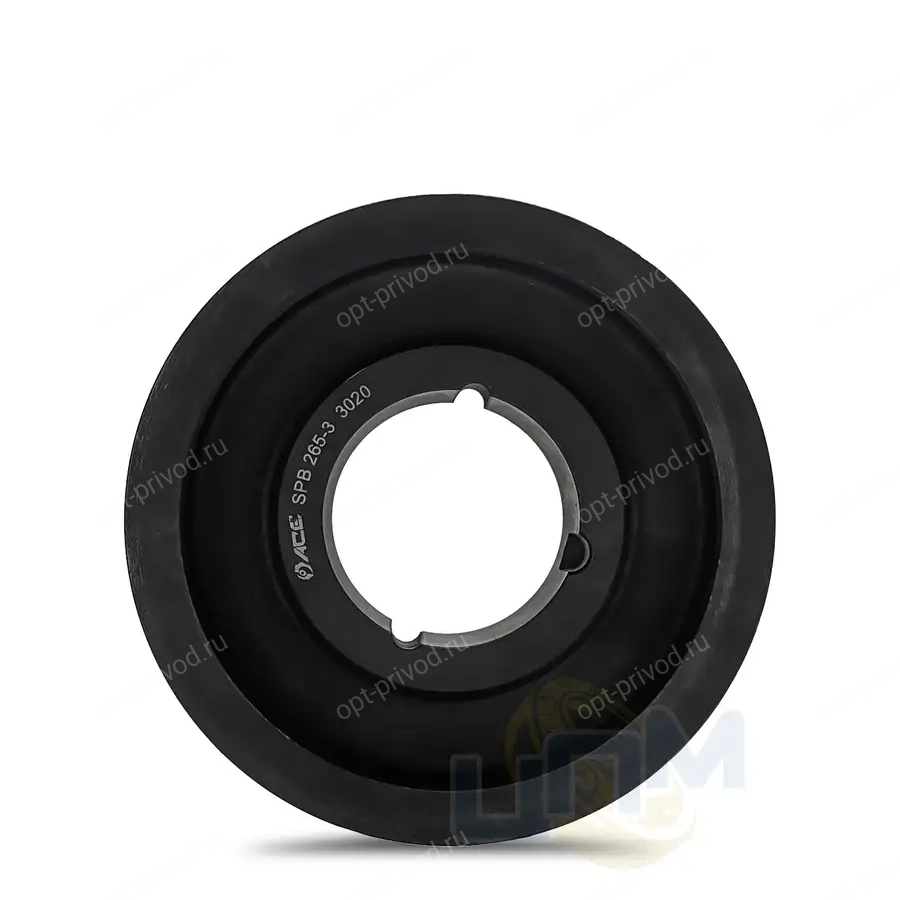

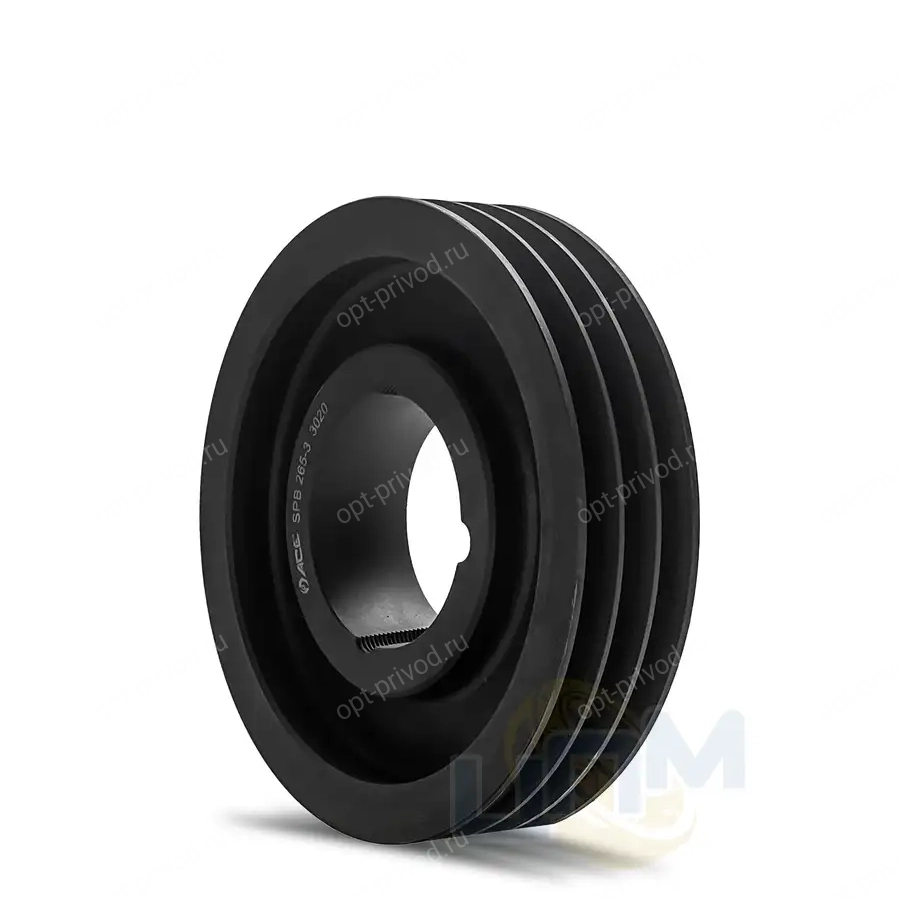

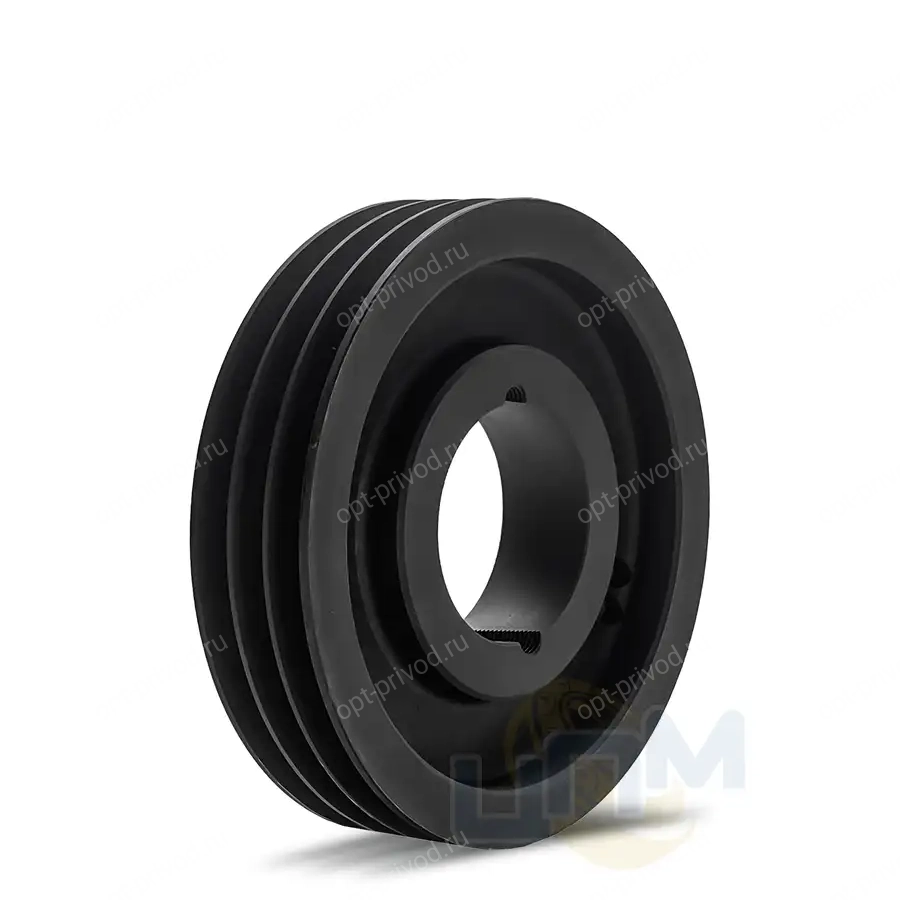

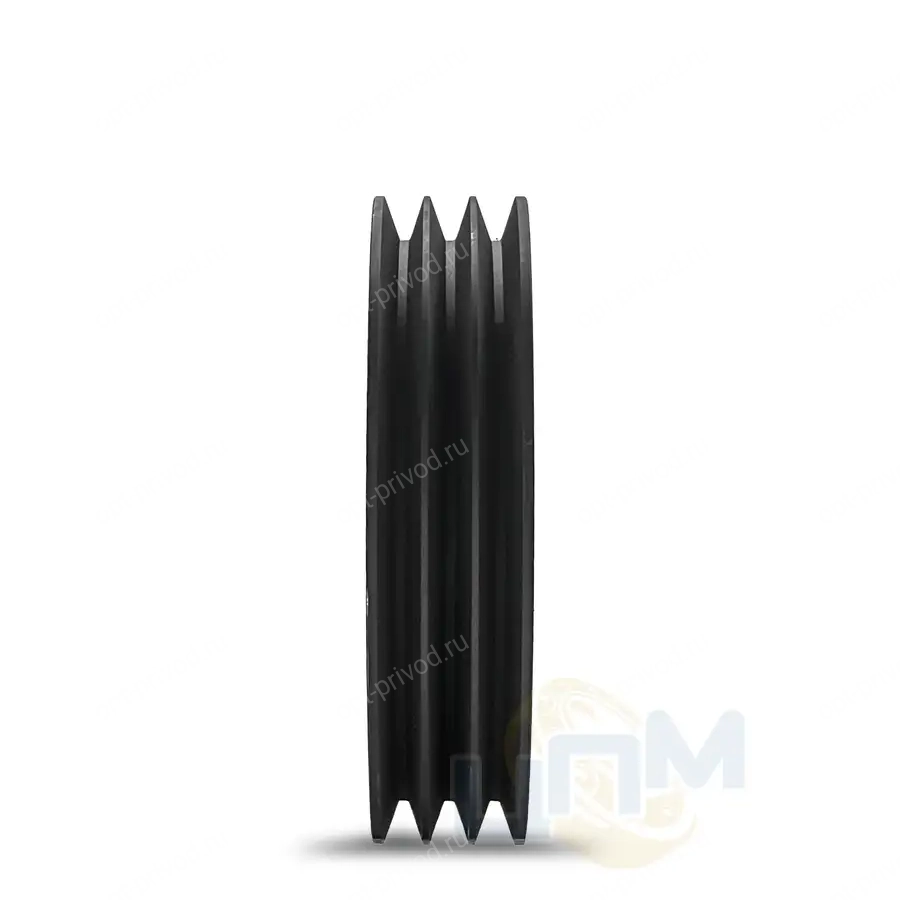

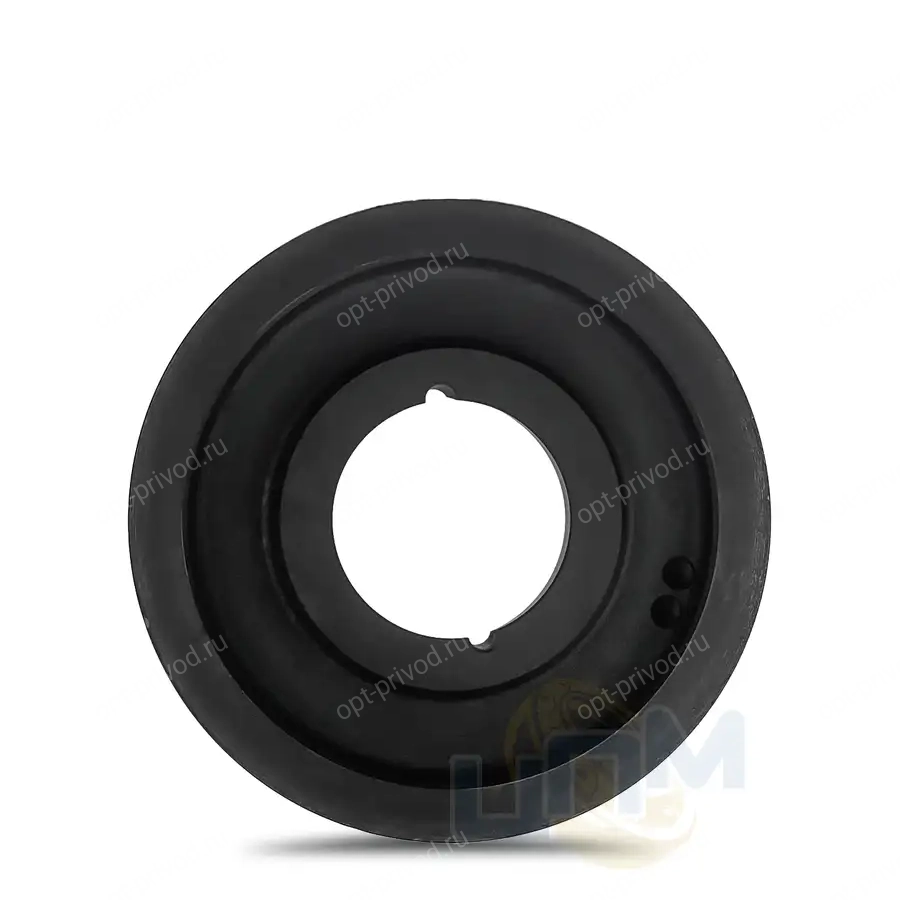

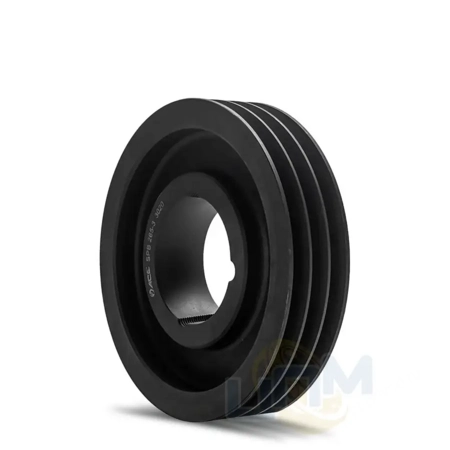

Клиновой шкив SPB 265-3 ТБ3020

Name: Клиновой шкив SPB 265-3 ТБ3020
Brand: ACE
SKU: SPB 265-3 3020
Availability: PreOrder

Шкив клиновой под втулку тапербуш SPB 265-3 TB3020 (PHP 3SPB265TB) — это приводное колесо (фрикционное колесо) с 3 клиновидными канавками по окружности обода. Клиновой шкив SPB 265-3 TB3020 используется в транспортных системах и механизмах с ременным приводом. Благодаря силам трения шкива SPB 265-3 и ремня SPB передается энергия от ведущего шкива к ведомому с изменением крутящего момента и скорости вращения.

Клиновой шкив SPB 265-3 ТБ3020

Расчётный диаметр, Dp (PD): 265 мм

Ширина ручьёв, F: 50 мм

Ширина ступицы, L: 45 мм

Производитель: ACE

Стоимость шкива SPB 265-3 3020

Цена по запросу

Оптовая цена

Доставка

Доставка осуществляется транспортными компаниями, которые осуществляют деятельность в Вашем регионе.
Для отправки заказа сообщите менеджеру предпочитаемую транспортную компанию и согласуйте условия отправки.

Гарантии при поставке Клиновой шкив SPB 265-3 ТБ3020

Все товары имеют гарантийный срок 12 месяцев с момента передачи покупателю.

Для отдельных позиций срок может быть увеличен — уточняйте в описании товара или у менеджеров.

Характеристики Описание

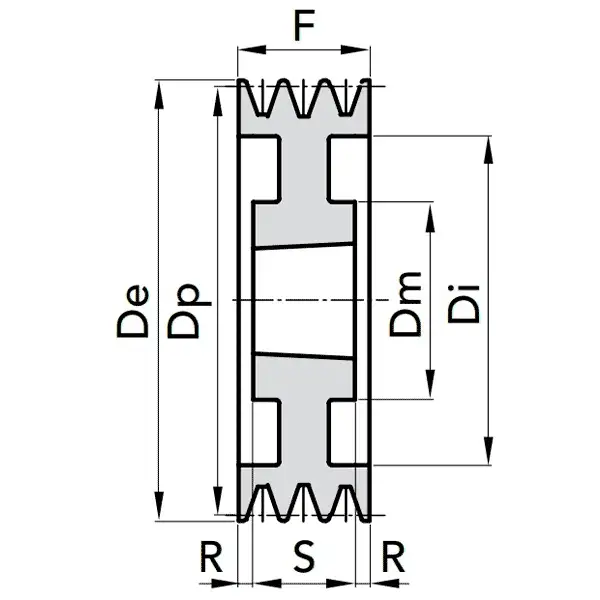

Размеры шкива

Общий диаметр, De (OD), мм:: 271

Di (G), мм:: 230

Диаметр ступицы Dm (H), мм:: 125

Расчётный диаметр, Dp (PD), мм:: 265

Ширина ручьёв, F, мм:: 50

Ширина ступицы, L, мм:: 45

R, мм:: 2.5

S, мм:: 45

K, мм, мм:: 2.5

M, мм, мм:: 2.5

Характеристики шкива

Посадка на вал, :: на втулку

Профиль ремня, :: SPB

Кол-во ручьёв, :: 3

Исполнение, :: 7

Втулка, :: 3020

Масса, кг:: 9.3

Материал, :: Серый чугун

d min, мм, мм:: 25

d max, мм, мм:: 60

Профиль шкива:: профиль SPB
Количество ручьёв:: 3 (три ручья)
Исполнение:: 7
Посадка на вал:: коническая втулка тапербуш, Taper Bush
Коническая втулка:: втулка 3020
Масса, кг:: 9,30

Шкив клиновой под втулку тапербуш SPB 265-3 TB3020 — это приводное колесо (фрикционное колесо) с тремя клиновидными канавками по окружности обода. Клиновой шкив SPB 265-3 TB3020 используется в транспортных системах и механизмах с ременным приводом. Благодаря силам трения шкива SPB 265-3 и ремня SPB/3 передается энергия от ведущего шкива к ведомому с изменением крутящего момента и скорости вращения.

Расшифровка маркировки шкива SPB-265-3-TB 3020

Особенностью маркировки шкивов является её вариативность у разных производителей: составляющие маркировки присутствуют, но расположены в разном порядке написания.

Дополнительно в маркировке может указываться тип конической втулки. При этом обозначение ключевых моментов: профиль ремня, расчётный диаметр, количество ручьёв и способ крепления на валу – сохраняются.

SPB — тип шкива

SPB — это обозначение профиля узкоклинового ремня, который подходит для данного шкива.

SPB — узкоклиновой ремень с шириной 16,3 мм и углом канавки 38°.

265 — диаметр шкива

265 — это диаметр шкива по посадочному месту для ремня, измеряется в миллиметрах. Этот размер также называют расчетным диаметром.

Важно отметить, что габаритный диаметр шкива (внешний диаметр с учетом канавок) будет больше. В данном случае он составит 271 мм.

3 — количество канавок

3 — это количество канавок на шкиве для ремней.

Шкив рассчитан на 3 узкоклиновых ремня профиля SPB.

TB 3020 — тип и размер втулки

TB — обозначение типа втулки. В данном случае это TaperBush (коническая втулка).
3020 — типоразмер втулки
