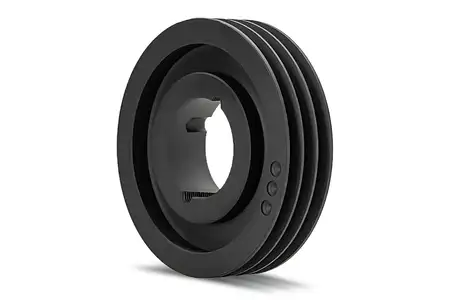

Клиновой шкив SPZ 710-3 ТБ3020 (3SPZ710TB3020)

Name: Шкив SPZ 710-3 ТБ3020
Brand: ACE
SKU: SPZ 710-3 3020
Availability: InStock

Шкив клиновой под втулку тапербуш SPZ 710-3 TB3020 (PHP 3SPZ710TB) — это приводное колесо (фрикционное колесо) с 3 клиновидными канавками по окружности обода. Клиновой шкив SPZ 710-3 TB3020 используется в транспортных системах и механизмах с ременным приводом. Благодаря силам трения шкива SPZ 710-3 и ремня SPZ передается энергия от ведущего шкива к ведомому с изменением крутящего момента и скорости вращения.

Расчётный диаметр, Dp (PD): 710 мм

Ширина ручьёв, F: 40 мм

Ширина ступицы, L: 51 мм

Производитель: ACE

Стоимость шкива SPZ 710-3 3020

Цена по запросу

Оптовая цена

Доставка

Доставка осуществляется транспортными компаниями, которые осуществляют деятельность в Вашем регионе.
Для отправки заказа сообщите менеджеру предпочитаемую транспортную компанию и согласуйте условия отправки.

Гарантии при поставке Клиновой шкив SPZ 710-3 ТБ3020 (3SPZ710TB3020)

Все товары имеют гарантийный срок 12 месяцев с момента передачи покупателю.

Для отдельных позиций срок может быть увеличен — уточняйте в описании товара или у менеджеров.

Характеристики

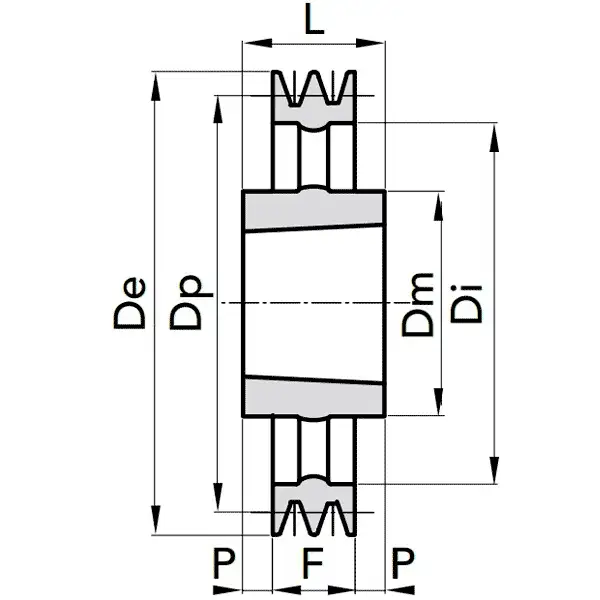

Размеры шкива

Общий диаметр, De (OD), мм:: 717

Di (G), мм:: 680

Диаметр ступицы Dm (H), мм:: 159

Расчётный диаметр, Dp (PD), мм:: 710

Ширина ручьёв, F, мм:: 40

Ширина ступицы, L, мм:: 51

P, мм:: 5,5

S, мм:: 51

K, мм, мм:: 5.5

M, мм, мм:: 5.5

Характеристики шкива

Кол-во ручьёв, :: 3

Посадка на вал, :: на втулку

Профиль ремня, :: SPZ

Исполнение, :: 4

Втулка, :: 3020

Масса, кг:: 25

Материал, :: Серый чугун

d min, мм, мм:: 25

d max, мм, мм:: 75

Профиль шкива:: профиль SPZ
Количество ручьёв:: 3 (три ручья)
Исполнение:: 4
Посадка на вал:: коническая втулка тапербуш, Taper Bush
Коническая втулка:: втулка 3020
Масса, кг:: 25,0

Расшифровка маркировки шкива SPZ-710-3-TB 3020

Особенностью маркировки шкивов является её вариативность у разных производителей: составляющие маркировки присутствуют, но расположены в разном порядке написания.

SPZ — тип шкива

SPZ — это обозначение профиля узкоклинового ремня, который подходит для данного шкива.

SPZ — узкоклиновой ремень с шириной 9,7 мм и углом канавки 38°.

710 — диаметр шкива

710 — это диаметр шкива по посадочному месту для ремня, измеряется в миллиметрах. Этот размер также называют расчетным диаметром.

Важно отметить, что габаритный диаметр шкива (внешний диаметр с учетом канавок) будет больше. В данном случае он составит 717 мм.

3 — количество канавок

3 — это количество канавок на шкиве для ремней.

Шкив рассчитан на 3 узкоклиновых ремня профиля SPZ.

TB 3020 — тип и размер втулки

TB — обозначение типа втулки. В данном случае это TaperBush (коническая втулка).
3020 — типоразмер втулки
